道路管理システム(総合パッケージ)について

道路管理システム
道路管理システム

道路管理システムは、WEBGISならではの利便性で道路台帳業務を効率化でき、 道路管理システムの稼動が早期に実現します。

  • 台帳附図、台帳調書、各種帳票がリアルタイムに把握
  • 各種集計調書、色分け表示により道路属性を把握
  • 入力ツールによりデータ作成が容易
  • 業務に対応した様々な機能

主な特徴・機能

システムの構成について

この道路管理システムは総合パッケージですので、以下の製品を含みます。 各製品の詳細については下記リンクをご覧下さい。

『道路管理システム』はTCLEXGAUにより構築された道路自治業務を効率化するシステムです。 TCLEXGAU は、株式会社フリーソフトネットの登録商標であり、サーバ/クライアント対応のWEBGISアプリケーション構築ツールです。

管理項目について

道路管理システムで扱う主要な管理分類・項目は以下のようになっています。 運用に合わせ、機能を一部分のみ使用するなどの調整も行えます。 また、占用管理など別プラグインを合わせてご利用いただきこともできます。

検索機能

検索
システムメイン画面
検索
検索ダイアログとセレクションシート

図面番号、町丁目、建物名、目標物、区間番号、路線番号検索などの 条件から位置や施設の検索が可能です。 複数該当する場合はセレクションシート(一覧表示)から 検索対象を絞り込めます。 目標物についてはユーザーが自由に登録することができます。 集計機能により個別調書、集計調書、一覧表などを作成することも可能です。

作図機能

区間の自動発生
区間の自動発生
区間のフォームウィンドウ
区間属性参照

各種作図機能と作図補助ツールがあります。 例えば、道路台帳データの骨格である区間データが 幅員差、側溝有無などを地形データから判断した自動発生や 自動分割などにより、容易に作成することができます。 その他、基準位置から距離・方向などを指定して座標を求めたり、 路線、区間、図郭、字界、建物、オフセットなど道路管理項目も作図できます。

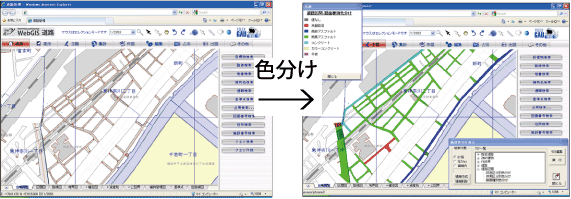

主題機能

主題
(例)路面種別色分け

属性情報を利用し、路面種別、改良区分別、供用区分別の色分けなど、 テーマに合わせてた属性条件設定や表示カラーをユーザーが自由に登録でき、 データの視覚的な把握が行えます。

出図機能

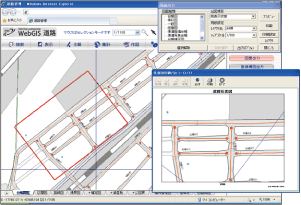

任意出図
任意図の作成
台帳出図
台帳図の作成

道路台帳図、路線網図などの定型図や任意図を印刷できます。 任意図では回転して印刷することもできます。 また、様式はレイアウター機能で編集することができるため、 定型・非定型図面を容易な操作で印刷できます。

道路台帳・調書について

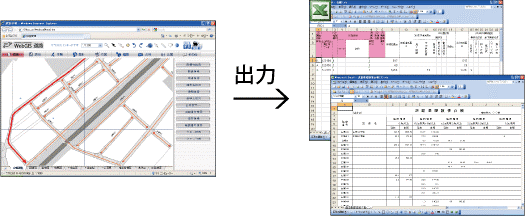

調書出力
システムから調書を出力

従来は、道路台帳の印刷物や調書のエクセルや路線や区間がアクセスなどのデータベースのレコードになっていたデータを、 本システムでは、GIS上でポリゴンやライン図形で管理を行います。視覚的に認識しやすく、住宅地図やDMなどのデータと重ね合わせられ、 地図検索も行えるようになります。各路線や区間は、作図のほか結合や分割など図形編集や属性情報の参照・一覧表の表示が行えます。 各属性は検索対象とすることもでき、詳細な検索やデータ管理に活用することができ、道路台帳補正時にも、調書の作成などに対応できます。 台帳管理のついての詳細は道路台帳管理システムをご参照下さい。

境界管理について

確定図
確定図データ参照画面
査定資料
査定資料例

査定資料を容易に閲覧でき、膨大な境界確定情報を、GIS上で管理することで窓口業務は改善されます。 イメージデータでの管理も査定資料(確定図、確定願、承諾書、理由書)をファイリングしておくことで、容易に閲覧できます。 境界管理のついての詳細は道路境界管理システムをご参照下さい。

基準点管理について

基準点メイン画面
基準点データ参照画面

整備した基準点を管理します。点の記、成果表のデータを登録しておくことで、容易に閲覧できます。 基準点データの検索および住所などの他のデータと基本機能の検索 を活用し、効率的に参照できます。また、写真や略図などをファイリングし、点の記作成に活用する こともできます。 基準点管理のついての詳細は基準点管理システムをご参照下さい。

10施設管理について

施設管理メイン画面
施設管理画面
施設台帳
施設台帳(照明灯)

管理項目として歩道、横断施設、トンネル、舗装、防犯灯、照明灯、 標識、反射鏡、信号、側溝、集水桝、樹木、防護柵、擁壁、法面などがあります。 各施設は、作図パネルより作図が行え、 詳細な施設情報を登録しておくことができます。 ストック調査結果を取込み、検索や次調査等に活用することができます。 登録されたデータは様々なGISの機能が活用できます。 例えば領域内検索を利用すれば、路線内の検索集計が可能となります。 レイアウトされたエクセルファイルに登録情報を書き込む機能で 道路照明等台帳等の台帳が出力できます。 また、MMSデータ利用なども合わせてご利用いただけます。 施設管理のついての詳細は道路施設管理システムをご参照下さい。

11維持管理について

道路通報
通報(苦情)データ参照画面
道路通報
通報検索
道路通報
通報受付表
道路通報
通報案内図

管理項目として道路通報、道路調査、道路補修、道路工事、道路情報などがあります。 また、ファイリングとして図書、写真が登録できます。 通報情報を登録すると苦情・要望受付書、補修指示書をまとめた受付表及び案内図が出力できます。 通報情報の対応状況(処理中など)や履歴管理を行います。 登録された通報情報を容易に検索できるように「通報検索」があります。

12占用図面管理について

占用図面画面(広告看板)
占用図面画面(架空線)

道路占用情報(柱類、管類、街灯、架空線、広告看板、敷地、電柱広告) が登録できます。各図形には、注記をマウス操作で入力することができます。 主に図面として管理するものです。

13過年度データ閲覧について

過年度
過年度データとの比較画面
過年度
別ウィンドウでの表示

過年度データは容易に追加することができ、 過年度データを分割画面で連動してスクロール(2画面表示) させながら比較が行えるほか、 過年度データの属性参照過年度データの道路台帳出力も行えます。

14議会資料の作成について

議会資料プレビュー
議会資料プレビュー画面
議会資料編集
議会資料編集画面

道路路線認定・変更の際に議会提出用の図面を作成する機能です。 該当路線データを選択し実行すると自動的に図面が切り出され、 保存、編集が可能です。 認定道路位置図、区域変更位置図、区域表示訂正位置図を用意しています。

15オプションについて

指定道路管理システム道路占用管理システム のプラグインを追加し、合わせてご利用いただくことも可能です。

ご注意

■価格は、オープン価格につき、こちらまでお問い合わせください。
■本製品はフリーソフトネット社製TCLEXGAUを利用しています。
